Âm thanh analog là gì và vì sao công nghệ sóng tương tự này vẫn giữ vai trò vật lý sống còn trong các hệ thống truyền thông hiện đại? Bài viết chuyên sâu từ Kamnex sẽ giúp bạn hiểu rõ bản chất điện thế của sóng âm liên tục, nguyên lý vận hành cùng ưu nhược điểm kỹ thuật thực tế.
1. Bản chất âm thanh analog là gì? Nguyên lý vật lý và cơ chế truyền dẫn
Trong tự nhiên, mọi âm thanh tai người nghe được (từ giọng nói, tiếng đàn đến tiếng vỗ tay) đều là các dao động cơ học làm nén và giãn các phân tử không khí, tạo thành sóng áp suất lan truyền. Khi sóng áp suất này tiếp xúc với màng thu của micro, chuyển động cơ học sẽ được chuyển hóa thành dao động điện học.

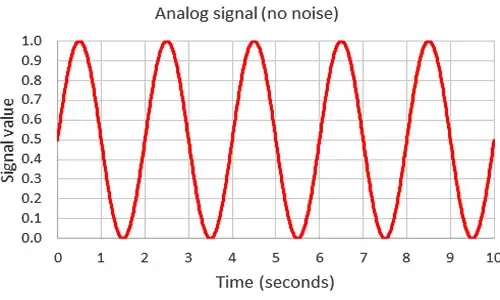

Âm thanh analog (âm thanh tương tự) là tín hiệu âm thanh được lưu trữ hoặc truyền dẫn dưới dạng sóng điện thế biến thiên liên tục theo thời gian, có biên độ và tần số tương ứng chính xác với sự thay đổi áp suất của dao động sóng âm cơ học trong môi trường tự nhiên.
Thuật ngữ analog (tương tự) bắt nguồn từ chính nguyên lý mô phỏng chuẩn xác: dạng sóng điện thế xoay chiều chạy trên dây đồng có hình dáng tương đồng (analogous) $100\%$ với biên dạng sóng cơ học ngoài không gian:
- Thu nhận cơ học: Khi người phát biểu cất tiếng, áp suất luồng hơi tác động trực tiếp lên màng chắn (diaphragm) của micro hội thảo.
- Cảm ứng điện từ: Chuyển động cơ học của màng thu làm thay đổi từ trường cuộn dây (micro Dynamic) hoặc biến thiên khoảng cách điện dung (micro Condenser), sinh ra dòng điện xoay chiều cực nhỏ ở mức Mic level.
- Dạng sóng liên tục (Continuous Waveform): Dòng điện này biến thiên mượt mà theo từng micro-giây, không bị gián đoạn hay chia cắt thành các bước nhảy rời rạc.

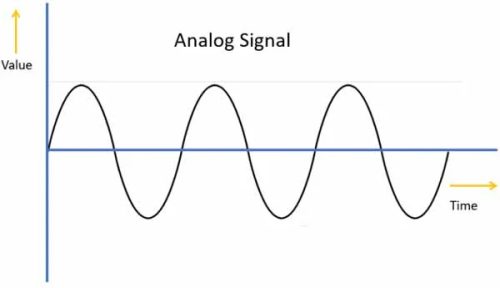

Tín hiệu âm thanh tương tự được đặc trưng bởi ba đại lượng vật lý nền tảng:
- Biên độ sóng (Amplitude): Mức điện áp đỉnh của tín hiệu, quyết định trực tiếp cường độ âm lượng (đo bằng Decibel – dB). Biên độ điện áp càng lớn, màng loa càng bị đẩy mạnh, tạo ra áp suất âm thanh (SPL) càng cao.
- Tần số dao động (Frequency): Số chu kỳ dao động hình sin lặp lại trong một giây (đo bằng Hertz – Hz), quyết định cao độ trầm hay bổng. Dải tần tai người nghe được trải từ 20Hz đến 20.000Hz, trong đó dải tần quan trọng nhất cho giọng nói phòng họp dao động từ 250Hz-4.000Hz.
- Góc pha (Phase): Vị trí tương đối của điểm sóng tại một thời điểm trong chu kỳ dao động (0-360). Nếu hai micro cùng thu một nguồn âm nhưng bị lệch pha 180, tín hiệu sẽ tự triệt tiêu lẫn nhau (phase cancellation), làm âm thanh phòng họp bị mỏng và hụt tiếng.
2. Ưu và nhược điểm của âm thanh Analog trong vận hành thực tế
Mặc dù làn sóng chuyển đổi số đang diễn ra mạnh mẽ, âm thanh tương tự vẫn duy trì những giá trị vật lý độc nhất song hành cùng những thách thức cần xử lý kỹ thuật nghiêm ngặt.
Ưu thế kỹ thuật cốt tử của âm thanh analog:
- Độ trễ bằng không (Zero Latency): Tín hiệu điện trường truyền dẫn dọc theo lõi đồng kim loại với vận tốc xấp xỉ tốc độ ánh sáng. Quá trình này không phải qua các khâu đệm dữ liệu (buffer), thuật toán nén hay giải mã số học, cung cấp phản hồi tức thì cho người nói.
- Độ phân giải sóng mượt mà nguyên bản: Tín hiệu analog là một hàm số liên tục, không xuất hiện các bậc thang sai số làm tròn (quantization error) vốn dễ gặp phải ở các hệ thống giải mã kỹ thuật số chuẩn thấp.
- Mạch tiền khuếch đại mộc mạc: Các thiết bị tiền khuếch đại (preamp) analog cao cấp bảo toàn họa âm tự nhiên của giọng nói, mang lại độ ấm áp và trung thực mà không bị khô cứng.
Giới hạn vật lý và thách thức trong dự án âm thanh:
- Hiện tượng suy hao tần số cao (HF Roll-off): Cáp đồng càng dài thì điện trở nội tại và điện dung ký sinh (capacitance) giữa các lõi dây càng tăng. Tần số âm thanh càng cao càng nhanh bị suy hao, làm âm thanh bị đục và mất chi tiết khi kéo dây xa quá 15m-30m.
- Dễ bị nhiễm tạp âm môi trường (EMI/RFI): Toàn bộ chiều dài dây cáp analog đóng vai trò như một ăng-ten ngầm tiếp nhận sóng điện từ sinh ra từ đèn huỳnh quang, biến áp nguồn (EMI) và sóng vô tuyến từ điện thoại, bộ đàm (RFI), tạo nên tiếng sôi rít trong loa.
- Vấn đề vòng lặp tiếp địa (Ground Loop): Khi các thiết bị analog được cấp điện từ các pha hoặc các ổ cắm tiếp địa chênh lệch điện thế, dòng điện rò rỉ sẽ chạy qua lớp giáp mass của cáp âm thanh, sinh ra tiếng ù trầm khó chịu ở tần số 50Hz hoặc 60Hz.
Để giải quyết triệt để những hạn chế về khoảng cách truyền dẫn và hiện tượng nhiễu tạp âm của dây dẫn analog, kỷ nguyên âm thanh kỹ thuật số (Digital Audio) đã ra đời như một bước tiến tất yếu.

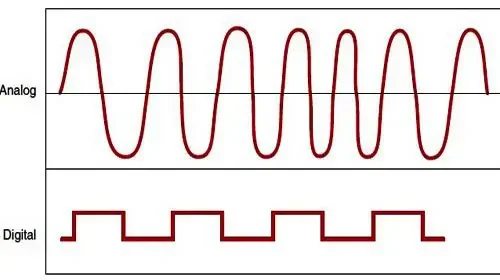

3. So sánh âm thanh Analog và Digital: Khác biệt kỹ thuật và khâu chuyển đổi
Hiểu rõ sự tương quan giữa hai nền tảng tín hiệu giúp các kỹ sư lựa chọn giải pháp tối ưu cho từng khu vực trong hệ thống AV doanh nghiệp.
3.1. Bảng đối chuẩn kỹ thuật chuyên nghiệp: Analog vs Digital
Sự khác biệt cốt lõi giữa hai trường phái âm thanh được lượng hóa qua bảng thông số kỹ thuật dưới đây:
| Tiêu chí kỹ thuật | Âm thanh Analog (Tương tự) | Âm thanh Digital (Kỹ thuật số) |
| Dạng biểu diễn tín hiệu | Sóng điện thế biến thiên liên tục theo thời gian | Chuỗi bit nhị phân gồm các số 0 và 1 |
| Khả năng chống nhiễu ngoại vi | Dễ bị suy hao và cảm ứng tạp âm từ môi trường | Miễn nhiễm tuyệt đối trước sóng nhiễu điện từ |
| Cự ly truyền dẫn an toàn | Khuyến cáo dưới 15m-30m trên cáp đồng | Hàng trăm mét qua cáp mạng Cat6 hoặc cáp quang |
| Độ trễ tín hiệu (Latency) | Xấp xỉ bằng 0 (tốc độ dòng điện trong kim loại) | Độ trễ cực thấp từ 0.25ms-5ms tùy thuật toán |
| Độ phức tạp hạ tầng cáp | Cần bó cáp nhiều lõi lớn, cồng kềnh, chi phí cao | Thu gọn trên một sợi cáp mạng duy nhất (AoIP) |
| Khả năng định tuyến ma trận | Đòi hỏi tủ đấu dây phức tạp, khó mở rộng linh hoạt | Định tuyến ma trận bằng phần mềm điều khiển |
3.2. Bộ chuyển đổi ADC và DAC: Cầu nối tín hiệu số hóa
Trong bất kỳ hệ thống AV hiện đại nào, hai thế giới Analog và Digital luôn vận hành song song thông qua hai mắt xích chuyển đổi then chốt:
- Bộ chuyển đổi ADC (Analog-to-Digital Converter): Làm nhiệm vụ trích xuất mẫu tín hiệu sóng analog từ micro theo chu kỳ thời gian (Sampling Rate) và lượng tử hóa biên độ thành dữ liệu số (Bit Depth). Tiêu chuẩn âm thanh hội thảo chuyên nghiệp hiện nay hoạt động ở mức 24-bit/48kHz, mang lại dải động (Dynamic Range) vượt trên 110dB giúp thu trọn mọi sắc thái phát biểu.
- Bộ chuyển đổi DAC (Digital-to-Analog Converter): Sau khi luồng dữ liệu số được bộ vi xử lý trung tâm làm sạch và căn chỉnh, DAC sẽ giải mã chuỗi bit 0 và 1 trở lại thành dạng sóng điện thế analog liên tục. Tín hiệu này sau đó mới được cấp sang amply công suất để đẩy màng loa chuyển động.
Bên cạnh việc số hóa luồng dữ liệu, hạ tầng vật lý tại các điểm đầu cuối vẫn cần đến các chuẩn kết nối analog chuyên dụng để khóa chặn xung nhiễu ngay từ bước thu nhận đầu tiên.
4. Các chuẩn kết nối tín hiệu Analog tiêu chuẩn trong hệ thống âm thanh
Việc phân biệt đúng chuẩn giắc cắm và dây dẫn analog giúp kỹ thuật viên ngăn ngừa hoàn toàn nguy cơ méo tiếng và suy hao tín hiệu trên đường truyền.
4.1. Chuẩn kết nối cân bằng (Balanced Audio) và cơ chế triệt nhiễu CMRR
Chuẩn kết nối cân bằng (Balanced) là tiêu chuẩn kỹ thuật bắt buộc cho toàn bộ đường micro và dây tín hiệu mức dòng (Line level) trong các dự án Pro-AV:
- Cấu tạo 3 dây dẫn: Gồm dây Hot (+) truyền tín hiệu gốc, dây Cold (-) truyền tín hiệu đảo pha 180 và dây Ground (Mass) bọc lưới kim loại cách ly chống nhiễu.
- Cơ chế triệt nhiễu đồng pha (CMRR – Common-Mode Rejection Ratio): Khi xung nhiễu môi trường bám vào dây, nó tác động cùng pha lên cả hai lõi Hot và Cold. Tại đầu vào của thiết bị tiếp nhận, mạch khuếch đại vi sai sẽ lấy tín hiệu Hot trừ đi tín hiệu Cold. Kết quả là tín hiệu âm thanh hữu ích được nhân đôi biên độ, trong khi xung nhiễu ngược pha tự động triệt tiêu lẫn nhau về mức 0V.
- Các chuẩn cổng Pro-AV: Cổng khóa chốt XLR Canon 3 chân chuyên dụng cho micro hội thảo, giắc 6.35mm TRS và cổng trạm domino Phoenix Euroblock tiêu chuẩn gắn phía sau tủ máy trung tâm.
4.2. Chuẩn kết nối không cân bằng (Unbalanced Audio) và nguy cơ tạp âm
Chuẩn kết nối không cân bằng (Unbalanced) thường chỉ ứng dụng cho các thiết bị dân dụng, cự ly kết nối cực ngắn:
- Cấu tạo 2 dây đơn giản: Chỉ gồm một lõi truyền tín hiệu ở giữa và một lớp lưới đồng bên ngoài đóng vai trò vừa là dây mass tiếp địa vừa làm đường hồi dòng điện.
- Giới hạn ứng dụng: Do không có lõi dẫn đảo pha để tạo cơ chế triệt nhiễu CMRR, đường truyền Unbalanced rất dễ biến thành ăng-ten hút tạp âm nếu thi công dài quá 3m-5m hoặc đi gần đường điện nguồn 220V.
- Các cổng kết nối thông dụng: Giắc hoa sen mạ đồng (RCA), giắc âm thanh máy tính AUX 3.5mm và giắc nhạc cụ 6.35mm TS. Để tính toán chính xác độ suy hao trên từng mét cáp cũng như kiểm tra tính tương thích giữa các chuẩn đầu nối, kỹ sư có thể sử dụng công cụ hỗ trợ kỹ thuật chuyên dụng trước khi kéo dây thực địa.
Sự phối hợp chặt chẽ giữa các chuẩn kết nối analog đầu cuối và công nghệ xử lý số chính là nền tảng để tạo nên mô hình phòng họp trực tuyến thế hệ mới.
Hiểu rõ bản chất âm thanh analog là gì giúp kỹ sư và nhà quản lý xây dựng hệ thống âm thanh phòng họp tối ưu, ổn định. Sự kết hợp nhịp nhàng giữa thiết bị thu phát tương tự cùng bộ xử lý tín hiệu số ma trận là chìa khóa cho mọi cuộc họp thành công. Để nhận trọn bộ giải pháp thiết kế âm thanh hội nghị và hệ thống Pro-AV chuyên nghiệp, hãy liên hệ ngay với Kamnex. Đội ngũ chuyên gia của chúng tôi sẵn sàng khảo sát âm học tận nơi và tư vấn phương án kỹ thuật miễn phí qua hotline: 0969.57.61.61.
