Hệ thống âm thanh gồm những gì là thắc mắc hàng đầu của các chủ đầu tư và kỹ sư khi xây dựng giải pháp nghe nhìn cho không gian. Bài viết này sẽ phân tích chi tiết cấu tạo 5 khối thiết bị cốt lõi, sơ đồ luồng tín hiệu và nguyên lý phối ghép âm thanh chuẩn xác nhất. Dưới góc nhìn chuyên môn từ các kỹ sư tại Kamnex, bạn sẽ dễ dàng lựa chọn đúng cấu hình thiết bị tối ưu hiệu suất và tiết kiệm chi phí. Cùng khám phá cẩm nang toàn diện dưới đây để nắm vững kỹ thuật thiết lập một dàn âm thanh vận hành ổn định và bền bỉ.

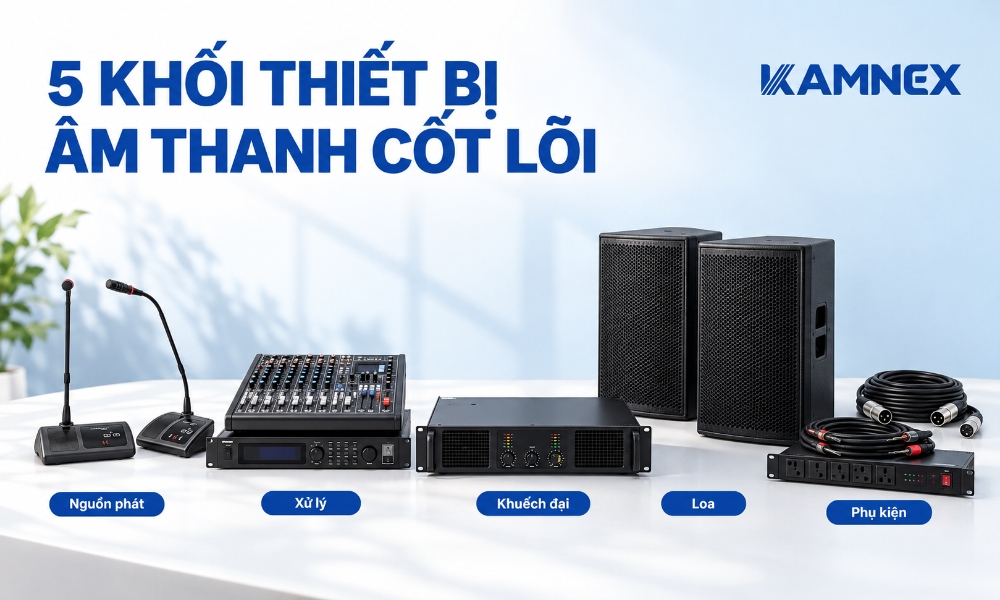

1. Cấu tạo hệ thống âm thanh: 5 khối thiết bị cốt lõi theo chuỗi tín hiệu
Để xây dựng một dàn âm thanh đạt tiêu chuẩn, việc hiểu rõ vai trò của từng thành phần trong chuỗi truyền dẫn là bước bắt buộc. Dưới đây là phân tích chi tiết về 5 khối thiết bị cấu thành mọi hệ thống âm thanh từ cơ bản đến phức tạp.
1.1 Khối thiết bị nguồn phát tín hiệu (Audio Input Sources)
Nguồn phát tín hiệu là điểm khởi đầu của toàn bộ chuỗi âm thanh, chịu trách nhiệm chuyển hóa các dao động âm học tự nhiên hoặc dữ liệu số thành tín hiệu điện (Electrical Signal). Chất lượng của nguồn vào sẽ quyết định trực tiếp đến độ trung thực của âm thanh toàn dải.
Các thiết bị nguồn phát thông dụng hiện nay gồm có:
- Microphone chuyên dụng: Bao gồm micro không dây sóng UHF cho sân khấu, micro thu âm trong phòng studio, và đặc biệt là hệ thống micro cổ ngỗng hội thảo kỹ thuật số ứng dụng cho các phòng họp cao cấp.
- Nguồn âm thanh đa phương tiện: Máy tính xách tay, điện thoại thông minh, đầu phát Blu-ray, mâm đĩa than hoặc các thiết bị giải mã mạng (Network Streamer).
- Thiết bị hội nghị truyền hình (Video Conference Codec): Tiếp nhận luồng âm thanh trực tuyến từ các điểm cầu qua phần mềm chuyên dụng.
1.2 Khối thiết bị trộn và xử lý tín hiệu trung tâm (Audio Processors & DSP)
Sau khi tín hiệu âm thanh được tiếp nhận, chúng sẽ được gửi đến thiết bị xử lý để cân chỉnh âm lượng, cắt gọt dải tần thừa và loại bỏ tạp âm. Đây được xem là “bộ não” kiểm soát toàn bộ chất âm của không gian.
Các thiết bị xử lý âm thanh then chốt gồm:
- Bàn trộn âm thanh (Mixer): Gồm Mixer Analog (bàn cơ) và Digital Mixer (bàn số), cho phép can thiệp sâu vào gain, âm sắc (Equalizer), và cân bằng pha giữa các nguồn phát độc lập.
- Bộ xử lý tín hiệu số DSP (Digital Signal Processor): Thiết bị phần cứng chuyên biệt tích hợp các thuật toán nén (Compressor), giới hạn biên độ (Limiter), phân tần (Crossover), và triệt tiêu tiếng hú rít tự động (Feedback Suppression).
- Công nghệ khử tiếng vang AEC (Acoustic Echo Cancellation): Module xử lý sống còn trong các hệ sinh thái hội nghị trực tuyến, giúp triệt tiêu hoàn toàn tiếng vọng phản hồi giữa loa và micro.
1.3 Khối khuếch đại tín hiệu công suất (Power Amplification)
Tín hiệu sau khi qua bộ xử lý vẫn chỉ ở mức điện áp đường truyền rất nhỏ (Line Level). Khối khuếch đại có nhiệm vụ tăng cường biên độ dòng điện và điện áp này lên mức công suất lớn (Speaker Level) để vận hành cuộn cảm và màng loa.
Hai giải pháp khuếch đại phổ biến trong ngành âm thanh:
- Amply tích hợp (Integrated Amplifier): Kết hợp cả tầng tiền khuếch đại và tầng công suất trong cùng một vỏ máy, phù hợp cho các không gian vừa và nhỏ, nghe nhạc gia đình hoặc phát thông báo văn phòng.
- Cục đẩy công suất chuyên dụng (Power Amplifier): Dòng thiết bị thuần công suất với hiệu suất tải cao (mạch Class D, Class AB), đáp ứng khả năng đánh các cặp loa hội trường hoặc hệ thống loa công suất lớn đòi hỏi độ động cao.
1.4 Khối thiết bị tái tạo âm thanh đầu ra (Loudspeakers System)
Loa là mắt xích cuối cùng, thực hiện nhiệm vụ biến đổi các xung điện năng thành dao động cơ học để tạo ra sóng âm truyền qua môi trường không khí đến màng nhĩ người nghe.
Tùy theo cấu trúc vật lý và mục đích phủ âm, hệ thống loa được chia thành:
- Loa toàn dải (Full-range Speaker): Khả năng tái tạo đồng thời các dải âm trầm, trung và cao trên cùng một thùng loa.
- Loa siêu trầm (Subwoofer): Chuyên trách dải tần số cực thấp từ $20\text{Hz}$ đến $200\text{Hz}$, tạo độ dày dặn và uy lực cho các bản nhạc hoặc hiệu ứng âm thanh sân khấu.
- Loa chuyên dụng cho kiến trúc tòa nhà: Bao gồm loa âm trần (Ceiling Speaker) gắn giấu trần thạch cao, loa hộp treo tường và loa cột định hướng dải rộng (Column Array Speaker) tối ưu cho giọng nói.
1.5 Khối phụ kiện truyền dẫn, tủ rack và quản lý nguồn
Phụ kiện truyền dẫn và thiết bị bảo vệ nguồn là thành phần thường bị bỏ quên nhưng chiếm đến 30% mức độ ổn định và độ bền của toàn hệ thống. Tín hiệu dù tốt đến đâu cũng sẽ bị suy hao nếu đường truyền gặp vấn đề trở kháng hoặc nhiễu điện từ.
Hệ thống phụ kiện kỹ thuật chuẩn cần đáp ứng:
- Dây cáp tín hiệu chuẩn cân bằng (Balanced): Sử dụng các chuẩn kết nối XLR (Canon) hoặc TRS 6.35mm chống nhiễu sóng vô tuyến RFI/EMI hiệu quả trên đường truyền dài.
- Dây dẫn loa: Lõi đồng nguyên chất OFC (Oxygen-Free Copper) với tiết diện phù hợp nhằm giảm thiểu hiện tượng sụt áp trên đường dây.
- Bộ quản lý nguồn điện tự động (Power Sequencer): Đảm bảo cơ chế bật/tắt thiết bị tuần tự từng cổng, ngăn ngừa hiện tượng sốc điện áp gây nổ loa hoặc cháy vi mạch.

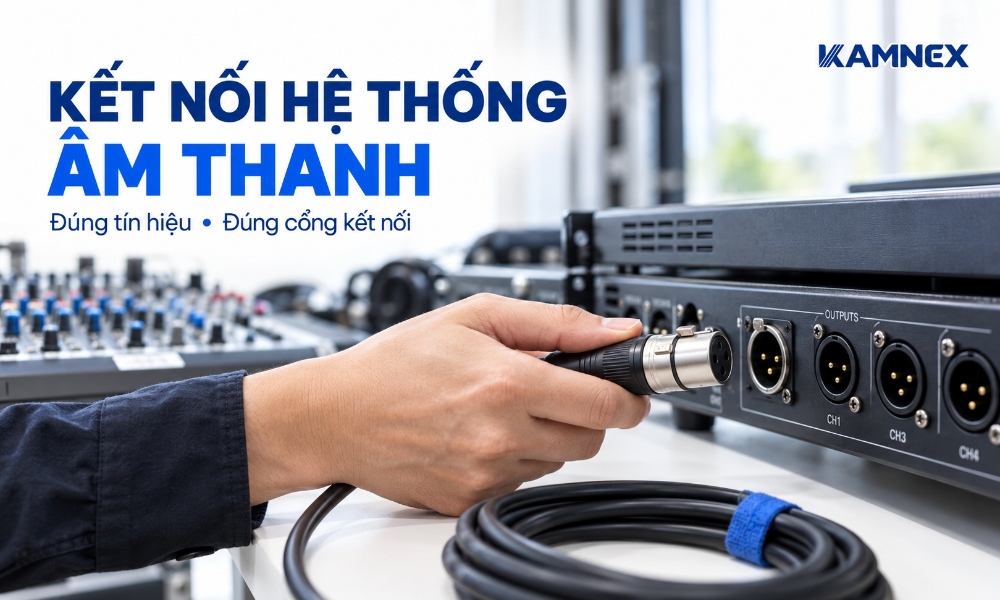

2. Sơ đồ kết nối hệ thống âm thanh và nguyên lý truyền dẫn tín hiệu
Nguyên lý vận hành cơ bản của một hệ thống âm thanh dựa trên chuỗi tuần tự một chiều nghiêm ngặt. Việc nắm chắc sơ đồ luồng tín hiệu (Audio Signal Flow) giúp kỹ thuật viên dễ dàng lắp đặt, căn chỉnh và khoanh vùng sự cố khi vận hành.
Quy trình tuần tự của luồng âm thanh diễn ra qua 4 bước:
- Bước 1 (Thu nhận tín hiệu): Sóng âm thanh từ giọng nói hoặc nhạc cụ tác động vào màng rung của micro, sinh ra tín hiệu điện siêu nhỏ ở mức Mic Level (khoảng vài millivolt).
- Bước 2 (Tiền xử lý và định tuyến): Tín hiệu được khuếch đại sơ bộ lên mức Line Level (khoảng $1\text{V} – 1.23\text{V}$), sau đó truyền vào bàn Mixer hoặc thiết bị xử lý âm thanh DSP để cân bằng dải âm, khử tạp âm và căn chỉnh âm sắc.
- Bước 3 (Khuếch đại công suất): Tín hiệu mức Line Level sạch sau khi xử lý được đưa vào cục đẩy công suất hoặc amply để kích hoạt dòng điện lớn (Speaker Level).
- Bước 4 (Phát tán âm thanh): Dòng điện công suất truyền qua dây dẫn đến cuộn voice coil của củ loa, làm rung màng loa sinh ra áp suất âm thanh (Sound Pressure Level – SPL) lan tỏa trong không gian.
Trong xu hướng công nghệ nghe nhìn hiện đại, phương thức kết nối analog rườm rà đang dần được thay thế bằng hệ sinh thái âm thanh kỹ thuật số qua mạng IP (Audio-over-IP) sử dụng giao thức Dante hoặc AES67. Công nghệ này cho phép truyền dẫn hàng trăm kênh âm thanh chất lượng cao không nén chỉ qua duy nhất một sợi cáp mạng Cat6, giảm thiểu 80% chi phí dây dẫn và triệt tiêu hoàn toàn rủi ro suy hao tín hiệu trên khoảng cách xa.

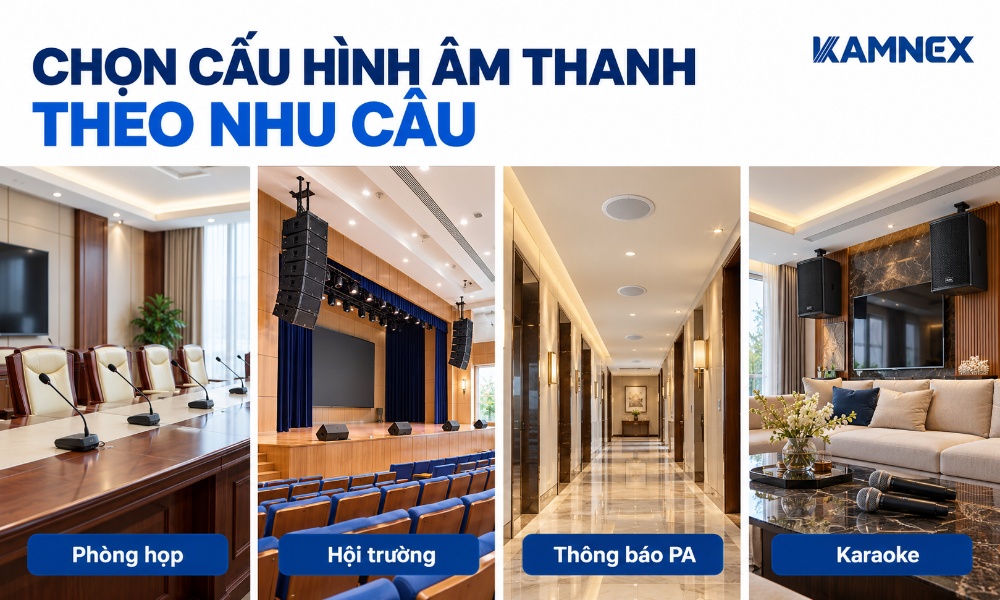

3. Một bộ âm thanh gồm những gì? Cấu hình chuẩn theo từng mục đích sử dụng
Mỗi không gian sử dụng đòi hỏi những tiêu chuẩn kỹ thuật hoàn toàn khác biệt về góc phủ, dải tần đáp ứng và công suất vận hành. Dưới đây là 4 cấu hình mẫu đại diện cho các nhu cầu thực tế phổ biến nhất hiện nay.
3.1 Hệ thống âm thanh phòng họp, hội nghị chuyên nghiệp
Âm thanh phòng họp đòi hỏi tiêu chuẩn khắt khe về độ rõ ràng của giọng nói (Speech Intelligibility), dải âm trung thực và khả năng chống hú rít tuyệt đối khi có nhiều người cùng phát biểu. Đây là lĩnh vực thế mạnh cốt lõi của thương hiệu Kamnex với các giải pháp tích hợp từ Vissonic.
Một bộ cấu hình phòng họp tiêu chuẩn bao gồm:
- Bộ điều khiển trung tâm kỹ thuật số đa năng (Conference Controller Unit).
- Hệ thống hộp micro chủ tọa và đại biểu cổ ngỗng hoặc micro mảng định hướng công nghệ Beamforming.
- Bộ xử lý âm thanh DSP chuyên dụng tích hợp thuật toán khử vang vọng AEC và chống phản hồi âm tự động.
- Hệ thống loa cột định hướng âm thanh hoặc loa âm trần tán âm đều khắp mặt bàn hội nghị.
- Cục đẩy công suất kỹ thuật số hoặc amply chia vùng trở kháng cao.
Bạn có thể tham khảo thêm các bộ giải pháp và thiết bị hội thảo đồng bộ tại danh mục giải pháp âm thanh hội nghị Kamnex để nhận tư vấn thiết kế chi tiết cho từng diện tích phòng.
3.2 Hệ thống âm thanh hội trường đa năng và sân khấu biểu diễn
Hội trường đa năng phục vụ cả hai mục đích: hội họp nghiêm túc và biểu diễn văn nghệ. Do đó, hệ thống âm thanh cần công suất lớn, dải tần đáp ứng rộng và khả năng xử lý linh hoạt nhiều kênh tín hiệu cùng lúc.
Cấu hình thiết bị tiêu chuẩn cho hội trường gồm:
- Hệ sinh thái micro không dây UHF cầm tay, micro cài tai độ nhạy cao.
- Bàn điều khiển âm thanh kỹ thuật số (Digital Mixer) từ 16 đến 32 channels.
- Bộ quản lý hệ thống loa kỹ thuật số (Loudspeaker Management Processor) đóng vai trò phân tần, cân chỉnh độ trễ (Delay) giữa các cụm loa.
- Dàn loa chính dạng treo mảng Line Array kết hợp cụm loa siêu trầm công suất lớn đặt sàn.
- Loa kiểm âm sân khấu (Stage Monitor) hướng về phía diễn giả/ca sĩ và hệ thống cục đẩy công suất đa kênh kéo loa.
3.3 Hệ thống âm thanh thông báo công cộng (PA) và phát nhạc nền
Hệ thống âm thanh công cộng (Public Address – PA) được thiết kế chuyên biệt cho các tòa nhà, bệnh viện, trường học, hành lang khách sạn và chuỗi cửa hàng thương mại nhằm phát thông báo khẩn cấp hoặc nhạc nền thư giãn.
Thành phần của một hệ thống PA bao gồm:
- Bàn micro chọn vùng thông báo khẩn (Paging Microphone).
- Thiết bị phát nhạc nền tự động qua mạng hoặc thẻ nhớ.
- Amply tăng âm truyền thanh trở kháng cao (đường truyền điện áp $70\text{V}$ hoặc $100\text{V}$) giúp truyền tín hiệu đi hàng trăm mét mà không bị hao tổn công suất.
- Mạng lưới loa âm trần, loa hộp gắn tường hoặc loa phóng thanh chịu nước phân bổ đều theo từng khu vực độc lập.
- Bộ định tuyến phân vùng (Zone Selector) cho phép phát tín hiệu riêng biệt tới từng tầng hoặc từng phòng.
3.4 Hệ thống âm thanh karaoke gia đình và giải trí cao cấp
Đối với nhu cầu giải trí tại gia, người dùng ưu tiên tính dễ sử dụng, tiếng hát bay bổng, dải trầm uy lực và tính thẩm mỹ cao phù hợp với nội thất phòng khách.
Cấu hình trọn bộ karaoke gia đình bao gồm:
- Nguồn phát nhạc karaoke: Đầu karaoke chuyên dụng hoặc ứng dụng nhạc trên Smart TV kết nối qua cổng quang (Optical).
- Bộ micro không dây bắt sóng ổn định, chống hú tốt.
- Vang số (Digital Karaoke Processor) để hòa trộn nhạc nền và giọng hát, bổ sung hiệu ứng Echo/Reverb mượt mà.
- Cục đẩy công suất 2 kênh hoặc amply số hiện đại 3 trong 1.
- Cặp loa karaoke toàn dải bass $25\text{cm} – 30\text{cm}$ kèm theo 1 loa Sub điện bổ trợ dải âm siêu trầm.
Hiểu rõ cấu tạo từng khối thiết bị là chìa khóa giúp bạn xây dựng hệ sinh thái âm thanh đồng bộ, bền bỉ và tối ưu chi phí. Kamnex tự hào là đơn vị phân phối thiết bị hội nghị Vissonic chính hãng và giải pháp AV chuyên nghiệp hàng đầu hiện nay. Chúng tôi cam kết khảo sát thực địa tận nơi, lên bản vẽ thiết kế âm học chi tiết và cung cấp thiết bị đầy đủ chứng nhận CO/CQ. Hãy nhấc máy gọi ngay hotline 0969.57.61.61 để được đội ngũ kỹ sư âm thanh Kamnex tư vấn cấu hình và báo giá ưu đãi nhất!
