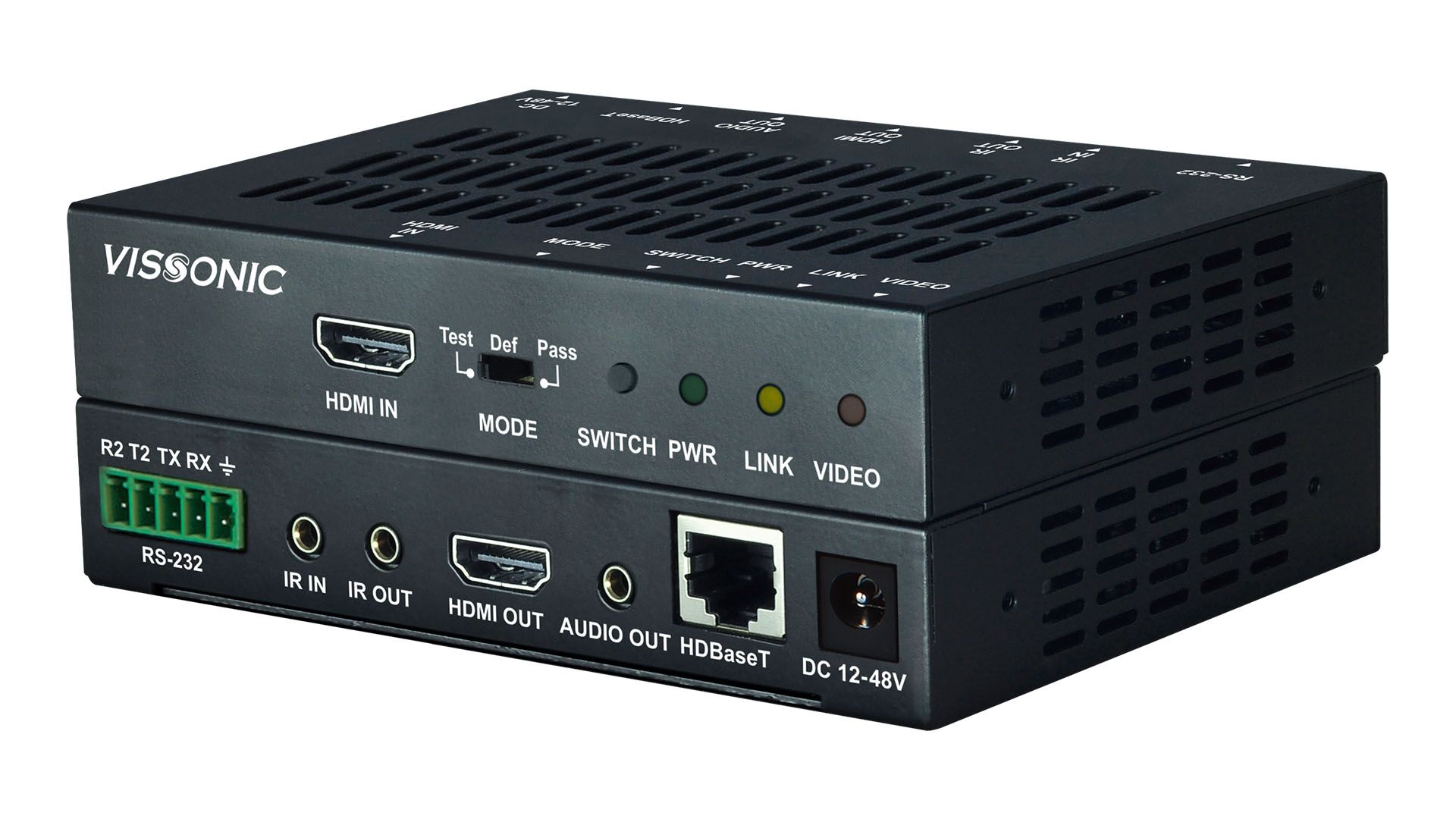

Bộ phát tín hiệu video HDBaseT VIS-HE7H-T / VIS-HE10H-T

Bộ phát tín hiệu video HDBaseT VIS-HE7H-T / VIS-HE10H-T là giải pháp mở rộng tín hiệu chuyên nghiệp cho các hệ thống trình chiếu, điều khiển và hội nghị. Thiết bị truyền tín hiệu HDMI 1080P hoặc 4K đi xa đến 100m qua cáp mạng chống nhiễu CAT6, đồng thời hỗ trợ âm thanh, điều khiển RS232 hai chiều, IR và khả năng quản lý EDID. Đây là lựa chọn tối ưu cho phòng họp, hội nghị, phòng điều khiển, trung tâm giám sát và hệ thống AV phức tạp.

Tổng quan thiết bị

VIS-HE7H-T và VIS-HE10H-T hoạt động như bộ phát HDMI qua HDBaseT, tích hợp đầy đủ tính năng cần thiết cho các hệ thống ma trận, bộ xử lý video VISSONIC. Thiết bị truyền tín hiệu độ phân giải cao, hỗ trợ 4K@60Hz 4:4:4, tương thích chuẩn HDMI 2.0b và HDCP 2.2/2.3, giúp đảm bảo hình ảnh sắc nét và bảo mật nội dung số. Ba chế độ kỹ thuật tích hợp cho phép tối ưu hóa hiệu năng tùy theo từng yêu cầu triển khai.

Tính năng nổi bật HDBaseT VIS-HE7H-T / VIS-HE10H-T

Tính năng nổi bật HDBaseT VIS-HE7H-T VIS-HE10H-T

• Truyền HDMI, âm thanh và điều khiển qua cáp mạng CAT6 chống nhiễu, khoảng cách 70–100m.
• 1 cổng HDMI input và 1 cổng HDMI loop output tiện cho giám sát nguồn.
• Hỗ trợ HDMI 2.0b, băng thông 18Gbps, đồ họa 3D.
• Tương thích HDCP 2.2/2.3 và các phiên bản cũ hơn.
• Bộ tạo tín hiệu test pattern tích hợp, phục vụ gỡ lỗi kỹ thuật.
• Hỗ trợ input tối đa 4K@60Hz 4:4:4.
• Tích hợp scaler chuyển đổi từ 4K xuống 1080P.
• Pass mode đồng bộ độ phân giải đầu ra theo nguồn vào.
• Tách âm thanh qua cổng 3.5mm, hỗ trợ đa dạng định dạng âm thanh 32kHz–192kHz.
• Quản lý qua RS232: EDID, firmware, chế độ hoạt động, reset…
• Hỗ trợ truyền xuyên RS232 & IR hai chiều cùng tín hiệu video.
• Tương thích CAT5e/CAT6/CAT6a chống nhiễu.
• Hỗ trợ cấp nguồn POC từ thiết bị phát hoặc nhận.
• LED báo trạng thái đầy đủ: video, nguồn, kết nối.
• Thiết kế nhỏ gọn, dễ lắp âm, dùng nguồn DC 12V–48V

Phân tích chuyên sâu

Truyền tín hiệu xa và ổn định

HDBaseT là tiêu chuẩn nổi bật trong ngành AV nhờ khả năng truyền tín hiệu xa qua dây mạng nhưng vẫn giữ độ ổn định cao. Với VIS-HE7H-T/HE10H-T:

• 1080P truyền xa 70–100m
• 4K@60Hz truyền xa 40–70m
  Điều này vượt trội so với HDMI truyền trực tiếp (chỉ 10–15m).

Hỗ trợ scaler và pass mode

Scaler tích hợp cho phép chuyển tín hiệu 4K xuống 1080P, rất hữu ích khi:

• Màn hình cũ chỉ hỗ trợ Full HD
• Hệ thống ma trận cần đồng bộ độ phân giải
• Sử dụng nhiều thiết bị hiển thị khác nhau

Trong khi đó, Pass Mode giúp giữ nguyên độ phân giải gốc khi cần hiển thị chính xác tín hiệu nguồn.

Test pattern và EDID — cực hữu dụng cho kỹ thuật viên

Tích hợp bộ phát tín hiệu test cho phép:

• Kiểm tra đường truyền
• Đánh giá lỗi hiển thị
• Xác nhận chất lượng kết nối CAT6

EDID Management giúp tránh lỗi “không nhận độ phân giải”, thường gặp khi kết nối nhiều thiết bị.

Truyền đa tín hiệu cùng lúc

Ngoài video, thiết bị còn truyền đồng thời:

• Âm thanh
• RS232 hai chiều
• IR hai chiều

Điều này cho phép điều khiển TV, máy chiếu, switcher từ xa mà không cần thêm dây dẫn.

Bảng thông số VIS-HE7H-T / VIS-HE10H-T

Hạng mục	Thông số
Chuẩn truyền	HDBaseT qua CAT5e/CAT6/CAT6a
Khoảng cách truyền	1080P: 70–100m; 4K: 40–70m
HDMI Input	1 cổng
HDMI Loop Output	1 cổng
Chuẩn HDMI	HDMI 2.0b, HDCP 2.2/2.3
Băng thông	18Gbps
Độ phân giải hỗ trợ	Tối đa 4K@60Hz 4:4:4
Scaler	Có – hạ 4K xuống 1080P
Pass mode	Có
Âm thanh	32–192kHz, hỗ trợ LPCM, Dolby, DTS
Tách âm	Cổng 3.5mm
Điều khiển	RS232, IR hai chiều
Quản lý	EDID, test pattern, cập nhật firmware
Cấp nguồn	POC, DC 12V–48V
Đèn trạng thái	Video, nguồn, kết nối, RJ45

Ứng dụng thực tế

• Hệ thống trình chiếu phòng họp lớn
• Trung tâm điều khiển, phòng giám sát
• Hệ thống hội nghị đa màn hình
• Truyền tín hiệu đi xa cho camera, máy chiếu
• Kết nối ma trận HDMI, bộ xử lý video VISSONIC

Lợi ích cho nhà thầu & đơn vị sử dụng

• Dễ lắp đặt, dễ gỡ lỗi nhờ test pattern.
• Độ ổn định cao, giảm lỗi mất hình.
• Linh hoạt trong mọi hệ thống AV chuyên nghiệp.
• Tối ưu chi phí vì chỉ cần dùng dây mạng CAT6 chống nhiễu.
